不同類別壓鉚螺母適用于不同板材：
鉚螺母尺寸規(guī)格表：

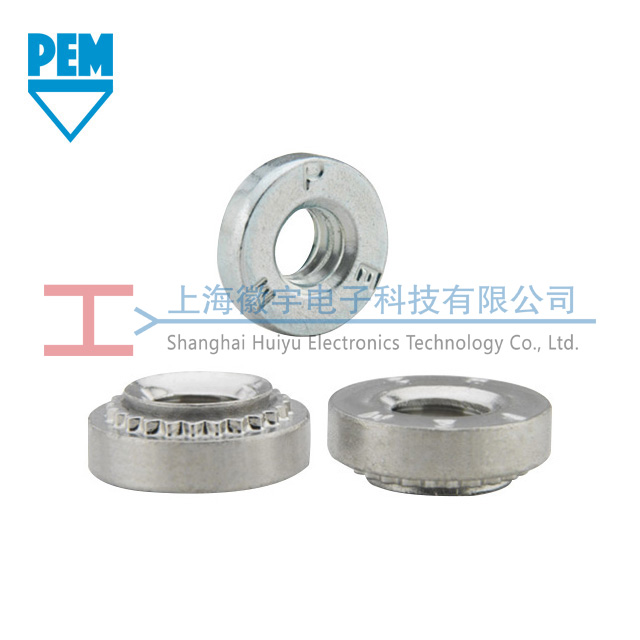

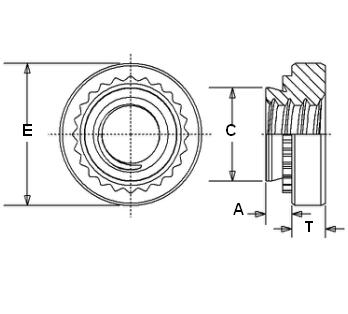

| S™/SS™/CLS™/CLSS™/SP™ 螺母 (所有尺寸都是mm) | ||||||||||||
| 螺紋 尺寸 |
類型 | 螺紋 代碼 |
底部 代碼 |
A 底部 最大 |
推薦 最小 板厚 |
薄板 孔徑 +.003 –.000 |
C(最大) Max. |
E ±.010 |
T ±.010 |
孔到中心邊緣最小距離 | ||
| 緊固件材質(zhì) | ||||||||||||
| 碳鋼 | 不銹鋼 | 硬化 不銹鋼 |
||||||||||
| M2x0.4 | S | CLS | SP | M2 | 0 (2) | 0.77 | 0.8 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 1 | 0.97 | 1 | ||||||||||
| 2 | 1.38 | 1.4 | ||||||||||
| M2.5x0.45 | S | CLS | SP | M2.5 | 0 | 0.77 | 0.8 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 1 | 0.97 | 1 | ||||||||||
| 2 | 1.38 | 1.4 | ||||||||||
| M3x0.5 | S | CLS | SP | M3 | 0 | 0.77 | 0.8 | 4.22 | 4.2 | 6.35 | 1.5 | 4.8 |
| 1 | 0.97 | 1 | ||||||||||
| 2 | 1.38 | 1.4 | ||||||||||
| M3.5x0.6 | S | CLS | — | M3.5 | 1 | 0.97 | 1 | 4.75 | 4.73 | 7.11 | 1.5 | 5.6 |
| 2 | 1.38 | 1.4 | ||||||||||
| M4x0.7 | S | CLS | SP | M4 | 0 | 0.77 | 0.8 | 5.41 | 5.38 | 7.87 | 2 | 6.9 |
| 1 | 0.97 | 1 | ||||||||||
| 2 | 1.38 | 1.4 | ||||||||||
| M5x0.8 | SS | CLSS | SP | M5 | 0 | 0.77 | 0.8 | 6.35 | 6.33 | 8.64 | 2 | 7.1 |
| 1 | 0.97 | 1 | ||||||||||
| 2 | 1.38 | 1.4 | ||||||||||
| M6x1 | S (3) | CLS | SP | M6 | 00 (2) | 0.89 | 0.92 | 8.75 | 8.73 | 11.18 | 4.08 | 8.6 |
| 0 (2) | 1.15 | 1.2 | ||||||||||
| 1 | 1.38 | 1.4 | ||||||||||
| 2 | 2.21 | 2.29 | ||||||||||
| M8x1.25 | S (3) | CLS | SP | M8 | 1 | 1.38 | 1.4 | 10.5 | 10.47 | 12.7 | 5.47 | 9.7 |
| 2 | 2.21 | 2.29 | ||||||||||
| M10x1.5 | S | CLS | SP | M10 | 1 | 2.21 | 2.29 | 14 | 13.97 | 17.35 | 7.48 | 13.5 |
| 2 (2) | 3.05 | 3.18 | ||||||||||
| M12x1.75 | S | — | — | M12 | 1 | 3.05 | 3.18 | 17 | 16.95 | 20.57 | 8.5 | 16 |
